HJE34A-80A 集成闭锁继电器,带 CT,适用于 4P DIN 导轨仪表

集成三相电源控制的革命

这是一种高度集成的四极三相轨道继电器,专为三相负载的智能控制和配电保护而设计。它集成了三相电路开/关、状态指示和导轨安装,重新定义了紧凑的三相控制解决方案。

为什么选择它？
集成三相控制:单个设备可同步开/关三相线路,简化接线并节省空间。
紧凑型导轨安装:集成结构适应标准导轨,显着减少机柜空间和安装时间。
安全全极断开:4极完全隔离设计,确保三相完全断开,提高安全性。
80A 高负载能力:高品质接触材料支持稳定的承重,能够处理电机和泵等感应负载。

典型应用:
小型三相电机控制柜
商业和工业三相设备配电箱
光伏三相微逆变器输出端子
充电桩三相电源管理模块

特征描述

三相 / 三组具有 80A 开关能力的触点
适用于三相DIN轨道仪表,顶部输入,底部输出
负载引出模式:1输入2输出,3输入4输出,5输入6输出
4KV电介质强度线圈接触
符合 IEC-62055-31UC2 标准

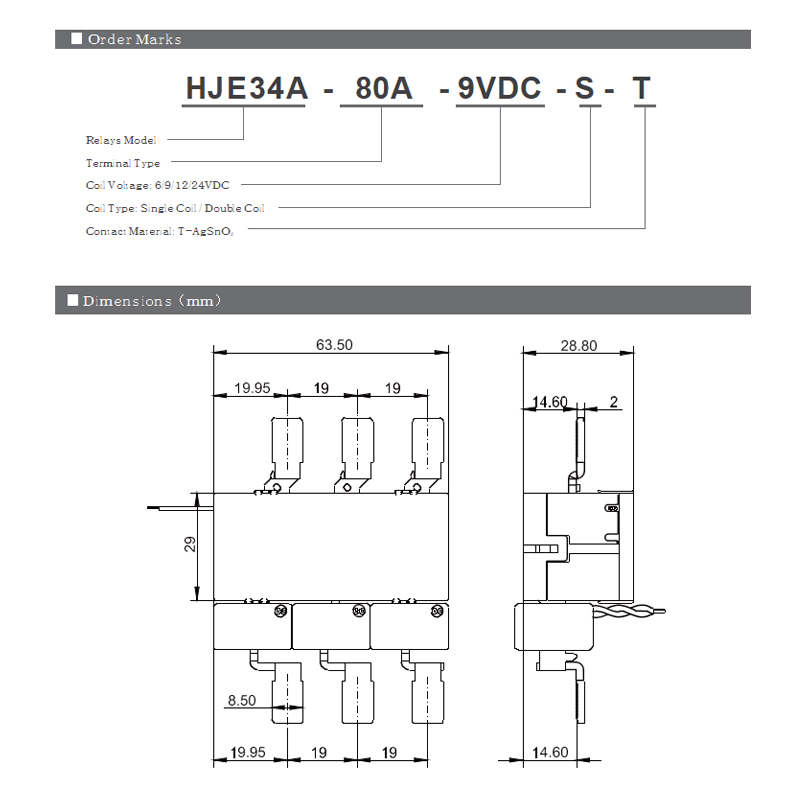

轮廓尺寸 (63。5×29×28。8)mm
可选配辅助开关
符合 RoHS 标准

联系数据
额定负载（FLA）	80A/250VAC
联系表格	3A 和 3B
接触材料	AgSnO ₂
初始接触电阻	2mΩ（0。1A@6vdc）
最大开关电流	80A
最大开关电压	250VAC
最大开关功率	20000VA
电气耐久性	1x10 ⁴ 操作
机械耐久性	1x10 ⁶ 操作

特征
绝缘电阻		1000MΩ（500VDC）
介电强度	线圈接触	4000VAC 1分钟

	通过开放的接触	2000VAC 1分钟
操作时间		最大20毫秒
发布时间		最大20毫秒
抗冲击功能		100米/秒2(10克）
抗冲击破坏性		1000米/秒2(100克）
环境温度		-40～85℃
湿度		98%RH,40℃
抗震性		10-55Hz,1。5mm（DA）
终止		多氯联苯
单位重量		110克
建筑		防尘

线圈功率
线圈类型	脉冲持续时间	功耗
单身的	最小50毫秒	3W
双重的	最小50毫秒	6W

线圈数据
标称线圈电压		6Vdc	9Vdc	12伏直流电	24伏直流电
工作电压VDC		≤4。2	≤6。3	≤8。4	≤16。8
线圈电阻（Ω±10%)@23℃	单线圈电阻	12Ω	27Ω	48Ω	192Ω

	双线圈电阻	2×6Ω	2×13。5Ω	2×24Ω	2×96Ω

应用说明

1、所有继电器均在“关闭”位置发货。在运输或最终组装过程中,继电器可能会将其状态更改为“打开”位置。因此,建议通过电源将所有继电器设置为继电器的所需状态。

2、为了保持继电器的“开”或“关”状态,线圈电压应达到额定电压。脉冲宽度应为操作时间的5倍,以确保状态的正确变化。请勿在双线圈上同时为 T1、T2 和 T3 通电,或给线圈通电超过 1 分钟（可能会损坏线圈）。

3、继电器有极性；如果用户的需求与信息不同,请联系我们。

4、应处理继电器至厂家检查及使用,防止损坏。对于损坏货物的工厂,应严格区分正常产品和不得使用的产品。
