HJE22A-100A 符合 UC3 双通道闭锁继电器标准

产品优势:

双电路独立控制:支持两个电路同时或独立切换,提高系统集成度和负载管理灵活性。

100A高电流容量:可处理大功率负载,满足住宅、商业和工业应用的电气控制需求。

磁锁低功耗结构:断电后保持开/关状态,显着降低能耗和发热。

UC3标准合规性:增强绝缘、耐压、抗浪涌性能,适应更严格的电网环境和安全要求。

长寿命触点:触点材料具有抗电弧和耐磨性,确保高稳定性和长电寿命。

低功耗、低发热、整体稳定性优异。

应用领域:

智能电表和双回路计量设备

分布式能源管理和负载切换系统

工业和商业电力控制终端和智能配电设备

• 具有 100A 开关能力的两相两组触点
• 线圈的功耗极低
• 负载引出模式:1输入2输出,3输入4输出
• 4KV电介质强度线圈接触
• 符合 IEC-62055-31UC3 标准

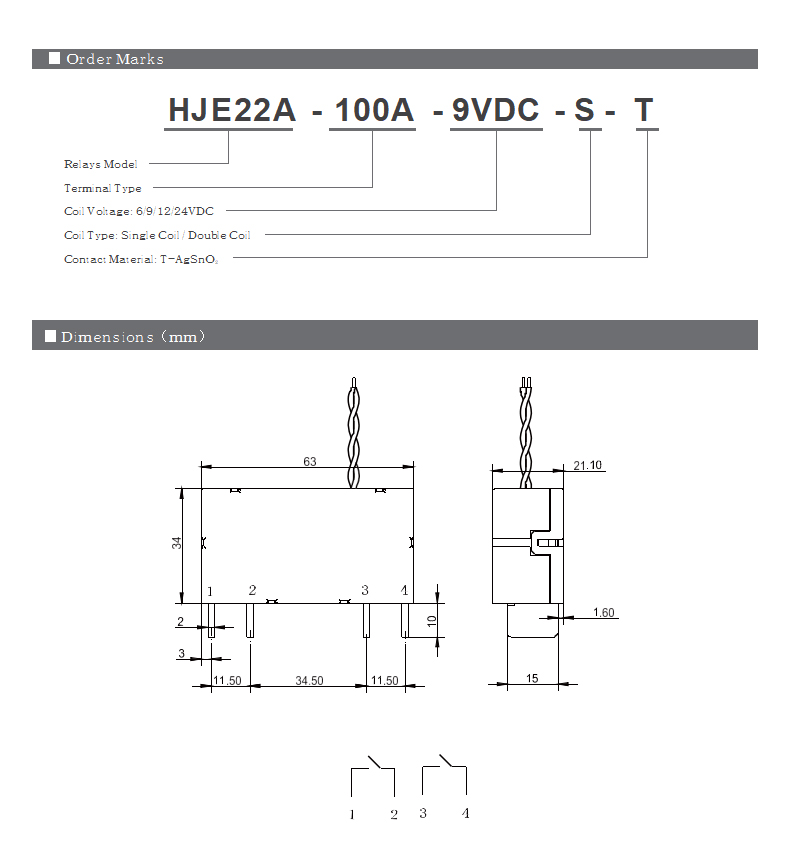

• 轮廓尺寸 (63×34×21)mm
• 符合 RoHS 标准

应用说明

1、所有继电器均在“关闭”位置发货。在运输或最终组装过程中,继电器可能会将其状态更改为“打开”位置。因此,建议通过电源将所有继电器设置为继电器的所需状态。

2、为了保持继电器的“开”或“关”状态,线圈电压应达到额定电压。脉冲宽度应为操作时间的5倍,以确保状态的正确变化。请勿在双线圈上同时为 T1、T、2 和 T3 通电,或给线圈通电超过 1 分钟（可能会对线圈造成损坏）。

3、继电器有极性；如果用户的需求与信息不同,请联系我们。

4、应进行工厂检验及使用,防止因货物损坏而对工厂造成损坏,应严格区分正常产品,不得使用。
